Απλή διαδικασία παραγωγής χαλύβδινων σφαιρών
Μορφοποίηση τυφλού σφαιρών → αφαίρεση δακτυλίου → τραχιά λείανση → μαλακή λείανση → σχηματισμός τυφλού μπάλας → λεία σφαίρα (ή λίμα → μαλακή λείανση) → σκληρή λείανση → λεπτή λείανση → λείανση ακριβείας (ή στίλβωση) → λείανση εξαιρετικά ακριβείας.

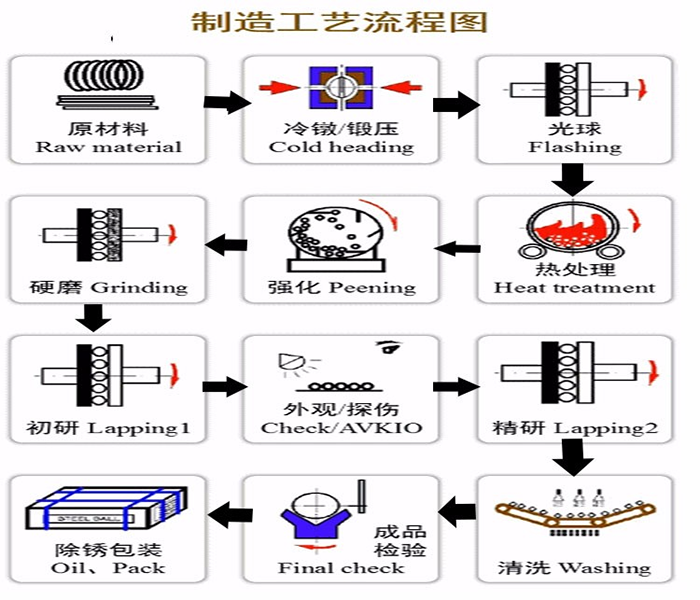

Λεπτομερής διαδικασία παραγωγής χαλύβδινων σφαιρών
1. Σύρμα σύρματος: Τεντώστε το σύρμα στην επιθυμητή διάμετρο χρησιμοποιώντας μια μηχανή σύρματος.
2. Ψυχρή κεφαλή (σφυρηλάτηση): Τοποθετήστε το τραβηγμένο σύρμα σε μια μηχανή ψυχρής κεφαλής από χάλυβα και χρησιμοποιήστε τη χαλύβδινη μήτρα μέσα στο μηχάνημα για να το σφυρηλατήσετε σε κενή μπάλα.
3. Lightball: Δύο κυκλικές πλάκες σφαιρικής λείανσης από χυτοσίδηρο μέσα στη μηχανή lightball πιέζουν και λιμάρουν το έμβρυο ψυχρής κεφαλής για να αφαιρέσετε τον εξωτερικό δακτύλιο και δύο πόλους στο έμβρυο.
4. Μαλακή σφαίρα: Δύο κυκλικές πλάκες με σφαίρα λείανσης από χυτοσίδηρο μέσα στη μηχανή μαλακής μπάλας λιμάρουν το έμβρυο ελαφριάς μπάλας για να το αλέσει στην απαιτούμενη διάμετρο μπάλας και τραχύτητα επιφάνειας.
5. Θερμική επεξεργασία: Βάλτε τη σφαίρα σε φούρνο θερμικής επεξεργασίας, ενανθράκοντάς την, σβήνοντάς την και σκληρύνοντάς την για να της δώσετε ένα συγκεκριμένο στρώμα ενανθράκωσης, σκληρότητα, σκληρότητα και φορτίο σύνθλιψης.
6. Σκληρή λείανση: Ο δίσκος τροχού λείανσης μέσα στη μηχανή λείανσης πιέζει και αλέθει τη θερμικά επεξεργασμένη μπάλα για να αφαιρέσει το στρώμα μαύρου οξειδίου στην επιφάνεια της μπάλας και να διορθώσει την ακρίβεια της μπάλας.
7. Καθαρισμός λείανσης/γυαλίσματος ακριβείας: Λείανση ακριβείας: Τρίψτε το έμβρυο της σφαίρας λείανσης στη μηχανή λείανσης ακριβείας για να επιτύχετε την απαιτούμενη ακρίβεια και απαλότητα του τελικού προϊόντος.
Γυάλισμα και καθάρισμα: Ρίξτε τη μπάλα στο τύμπανο γυαλίσματος και περιστρέψτε το, στη συνέχεια καθαρίστε τη σφαιρική επιφάνεια με γυαλιστικό καθαριστικό και νερό για να γίνει καθαρή και γυαλιστερή.
8. Επιλογή εμφάνισης: Χρησιμοποιήστε χειροκίνητη οπτική επιθεώρηση για να ελέγξετε για τυχόν ελαττώματα στην επιφάνεια της χαλύβδινης σφαίρας και χρησιμοποιήστε ένα μικρόμετρο για να μετρήσετε την πραγματική στρογγυλότητα, τη διακύμανση της διαμέτρου παρτίδας και χρησιμοποιήστε έναν μετρητή τραχύτητας επιφάνειας για να ανιχνεύσετε την τραχύτητα της επιφάνειας ως τελική επιθεώρηση.
9. Συσκευασία: Επικαλύψτε μπάλες από χάλυβα/μπάλες από ανοξείδωτο χάλυβα/μπάλες από χάλυβα με ρουλεμάν με αντισκωριακό λάδι και συσκευάστε τις σε χαρτόκουτα ή υφαντές σακούλες.
Με την ανάπτυξη της τεχνολογίας, η ζήτηση για μεγάλα ρουλεμάν βαρέως τύπου στη βιομηχανία κατασκευής εξοπλισμού έχει αυξηθεί περαιτέρω όσον αφορά την ποσότητα και την ποιότητα, και οι απαιτήσεις για την ποσότητα και την ποιότητα των μεγάλων χαλύβδινων σφαιρών στήριξης πρέπει επίσης να αυξηθούν αντίστοιχα. Η διακύμανση της διαμέτρου της παρτίδας της χαλύβδινης σφαίρας πρέπει να είναι μικρή, η τραχύτητα της επιφάνειας της χαλύβδινης σφαίρας πρέπει να είναι μικρή, η ακρίβεια πρέπει να είναι υψηλή και η διαφορά μεταξύ της σκληρότητας του πυρήνα και της σκληρότητας της επιφάνειας της χαλύβδινης σφαίρας πρέπει να είναι μικρή. Η διάμετρος των μεγάλων σφαιρών από χάλυβα έχει φτάσει τώρα τα 150mm-200MM.
Η διαδικασία κατασκευής μεγάλων χαλύβδινων σφαιρών ρουλεμάν διαφέρει από αυτή των συνηθισμένων προδιαγραφών. Γίνεται η ακόλουθη σύγκριση:
1. Διαδικασία κατασκευής μεγάλων χαλύβδινων σφαιρών ρουλεμάν:
Κοπή - Σφυρηλάτηση - ανόπτηση - Επεξεργασία τόρνευσης - Θερμική επεξεργασία - Σκληρή λείανση - Αρχική έρευνα - Έρευνα ακριβείας.
2. Διαδικασία κατασκευής συνηθισμένων προδιαγραφών που φέρουν χαλύβδινες σφαίρες:
Σχέδιο σύρματος - Ψυχρή κεφαλή - Ελαφριά σφαίρα - Μαλακή σφαίρα - Θερμική επεξεργασία - Σκληρή λείανση - Λεπτή λείανση.
Διαδικασία κατασκευής εισαγόμενων χαλύβδινων σφαιρών ρουλεμάν
1) Κατασκευαστικός εξοπλισμός που χρησιμοποιεί εισαγόμενες χαλύβδινες σφαίρες ρουλεμάν
2) Αρχικά, κουνήστε τον υδραυλικό κύλινδρο για να προωθήσετε την πλάκα λείανσης έως ότου η χαλύβδινη σφαίρα του ρουλεμάν μπορεί να τοποθετηθεί ανάμεσα στις δύο πλάκες λείανσης.
3) Τοποθετήστε την έξοδο της μπάλας και διατηρήστε την σε χαλαρή κατάσταση. Τραβήξτε τον άξονα για να γεμίσετε το χώρο μεταξύ των δύο πλακών λείανσης με χαλύβδινες μπάλες και ρυθμίστε την έξοδο της μπάλας σε
Η λεπίδα συλλογής μπάλας είναι σφιχτά στερεωμένη στην ακραία επιφάνεια της πλάκας λείανσης (ή του τροχού λείανσης) και στερεώνεται στην έξοδο της μπάλας. Σε αυτό το σημείο, συνιστάται να ασκήσετε πίεση στις δύο πλάκες λείανσης για να οδηγήσετε τη σφαίρα από χάλυβα χρωμίου να περιστραφεί.
4) Κλείστε το προστατευτικό κάλυμμα, ξεκινήστε την αντλία νερού, ξεκινήστε το δίσκο υλικού και ξεκινήστε τον κύριο άξονα.
5) Σύμφωνα με τις συνήθειες διαδικασίας κάθε εργοστασίου, προσαρμόστε την ταχύτητα του άξονα και του δίσκου υλικού και προσαρμόστε την ποσότητα των σφαιρών για να διασφαλίσετε ότι οι χαλύβδινες μπάλες σε κάθε αυλάκωση της πλάκας οδηγού είναι ομοιόμορφα κατανεμημένες
Ομοιόμορφα κατανεμημένο και όχι επικαλυπτόμενο.
6) Ρυθμίστε την πίεση λείανσης, γυρίστε τον διακόπτη πίεσης στον πίνακα λειτουργίας στην ανοιχτή θέση, ρυθμίστε τη βαλβίδα αύξησης πίεσης στον πίνακα του υδραυλικού σταθμού και ανυψώστε τον
Καθορίστε την πίεση και κλειδώστε την σε κάθε εργοστάσιο και δώστε προσοχή στο υδραυλικό σύστημα για να διατηρήσετε την πίεση κατά την εκκίνηση.
7) Υπό κανονικές συνθήκες εργασίας, είναι απαραίτητο να παρακολουθείτε τακτικά την κατάσταση λειτουργίας, την πίεση και την ομαλή είσοδο και έξοδο του ξενιστή.
8) Όταν η χαλύβδινη σφαίρα φτάσει στο καθορισμένο μέγεθος και ποιότητα επιφάνειας, πρώτα μειώστε την πίεση εργασίας και, στη συνέχεια, πατήστε το κύριο κουμπί διακοπής.
9) Προετοιμάστε το δοχείο για να αφαιρέσετε τη χαλύβδινη σφαίρα του ρουλεμάν.
